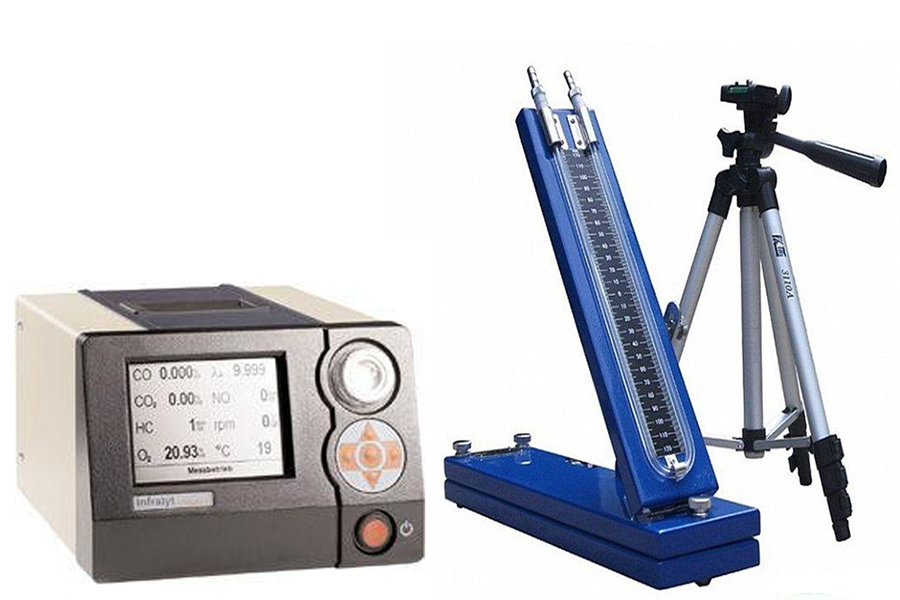

排放污染物（I型试验）
轻型混合动力电动汽车污染物排放 测量方法 GB 19755-2016
￥ 0.00
0.00
轻型混合动力电动汽车污染物排放 测量方法 GB 19755-2016
整车排放设备包括底盘测功机、排放分析仪、环境仓。满足国五、国六发动机排量为3.5L、2.5T以下、整备质量小于3.5吨的汽、柴油乘用车、部分商用车整车尾气试验室工况的排放检测，对应国标GB18352.5、GB18352.6。
环境控制温度-15℃~60℃，HORIBA MEXA-ONE袋采或模采分析仪。
| 检测标准（方法）名称及编号（含年号） | 使用仪器设备/标准物质 | 备注 | |||
| 名称 | 型号规格 | 测量范围 | 溯源方式 | ||
| 轻型混合动力电动汽车污染物排放 测量方法 GB 19755-2016 | 底盘测功机 | ROADSIM 48”MIM 4x2 LIGHT TRUCK CLIMATIC |
车速0~200km/h， 单轴重小于4.5吨，两驱/四驱 |
校准 | |
| 排气稀释系统 | DLT-1020 | 20 m³/min | 比对 | ||
| 排气定容取样系统 | CVS-ONE-MV | 3-20 m³/min,流量精度,瞬时流量：±1%以内 | 比对 | ||
| 气体分析仪 | MEXA-ONE-C |
CO(L)量程:0-50/100/1,000/5,000ppm; CO2 量程:0-0.5/1/2/6vol%; THC,CH4稀释后：THC:0-10/20/50/100/200/500/1,000/2,000/5,000ppmC, CH4：0-10/20/50/100/200/500/1,000/2,000/5,000ppm; NO/NOx 量程:0-10/20/50/100/200/500/1,000/2,000/10,000ppm; THC 量程:0-10/50/100/1,000/2,000/5,000/10,000/20,000/30,000ppmC; N2O :(1) Low : 0-0.5~5 ppm,(2) High : 0-20~200 ppm. |
比对 | ||
| 微克天平 | XP2U |
1.
Range 称量范围0-2.1g 2.Repeatablility 可读性：0.0001mg 3. Max. linearity 线性误差：0.001mg 4. Drift 灵敏度漂移：1.5*10-5 |
送检 | ||
| 颗粒物计数分析仪 | MEXA-2000SPCS |
颗粒物数量浓度 0 -10000 up to 0 - 50000 particles/cm3 (稀释后) |
比对 | ||
| 环境仓 | WK 767'/15-60/Ro | 温度-15~60℃ | 检定 | 检定限温湿度计气压表 | |
| 标准气体 |
N2
99.995% O2 99.99% H2(39.5～40.3%) AIR O2 20～21% CO(L)450ppm CO2 5.4% THC 450ppm Nox 450ppm N2O（H)180ppm N2O（L) 5ppm |
其它 | 带标准物质证书 | ||
| 气象站 | PTU300 |
压力计 量程：50～110kPa 输出：0～20mA DC 温湿度计 量程：－40～60℃ 输出：4～20 mADC 量程：0～100％RH 输出：4～20mADC |
送检 | ||
| 五组份分析仪 | MEXA-ONE-FT-E |
CO：可选量程0-1
vol%、0-5 vol%、0-20 vol% THC：0- 500 ppm O2：0- 5000 ppm CO2：0- 5000 ppm |
内部校准 | ||
| 倾斜式微压计 | AFJ-150 | （0～150）mmH2O（1471Pa） | 送检 | ||
| 蒸发密闭室 | 6600 |
体积LWH：6600X3000X2600 温度控制范围：15~45℃ THC分析仪：最小量程0~9 ppm,最大量程0~3,000 ppm |
内部校准 | ||
| 加油小车 | 180L |
储油能力
180L 温度控制精度 ± 0.5℃ 温度范围 10 – 50 °C |
送检 | 检定限温度计 | |
| 碳罐预处理系统 | CANLOAD 1L-B 1-LINE | 丁烷与氮气按照各50%的配比进行加载，@ 40 g/h | |||
| 底盘测功机 | ROADSIM 48”MIM 2x1 LIGHT TRUCK CLIMATIC |
车速0~200km/h， 单轴重小于4.5吨，两驱 |
内部校准 | 需与1.1项配合完成 | |
| 底盘测功机 | ROADSIM 48”MIM 4x2 LIGHT TRUCK CLIMATIC |
车速0~200km/h， 单轴重小于4.5吨，两驱/四驱 |
内部校准 | ||
| 排气稀释系统 | DLT-1020 | 20 m³/min | 比对 | ||
| 排气定容取样系统 | CVS-ONE-MV | 3-20 m³/min,流量精度,瞬时流量：±1%以内 | 比对 | ||
| 气体分析仪 | MEXA-ONE-C |
CO(L)量程:0-50/100/1,000/5,000ppm; CO2 量程:0-0.5/1/2/6vol%; THC,CH4稀释后：THC:0-10/20/50/100/200/500/1,000/2,000/5,000ppmC, CH4：0-10/20/50/100/200/500/1,000/2,000/5,000ppm; NO/NOx 量程:0-10/20/50/100/200/500/1,000/2,000/10,000ppm; THC 量程:0-10/50/100/1,000/2,000/5,000/10,000/20,000/30,000ppmC; N2O :(1) Low : 0-0.5~5 ppm,(2) High : 0-20~200 ppm. |
比对 | ||
| 微克天平 | XP2U |
1.
Range 称量范围0-2.1g 2.Repeatablility 可读性：0.0001mg 3. Max. linearity 线性误差：0.001mg 4. Drift 灵敏度漂移：1.5*10-5 |
送检 | ||
| 颗粒物计数分析仪 | MEXA-2000SPCS |
颗粒物数量浓度 0 -10000 up to 0 - 50000 particles/cm3 (稀释后) |
比对 | ||
| 环境仓 | WK 767'/15-60/Ro | 温度-15~60℃ | 检定 | 检定限温湿度计气压表 | |
| 标准气体 |
N2
99.995% O2 99.99% H2(39.5～40.3%) AIR O2 20～21% CO(L)450ppm CO2 5.4% THC 450ppm Nox 450ppm N2O（H)180ppm N2O（L) 5ppm |
其它 | 带标准物质证书 | ||
| 气象站 | PTU300 |
压力计 量程：50～110kPa 输出：0～20mA DC 温湿度计 量程：－40～60℃ 输出：4～20 mADC 量程：0～100％RH 输出：4～20mADC |
送检 | ||
| DiagRA D诊断软件 | CE11121 |
适用接口： • CAN Bus (capable of ISO 15765, GMLAN, J1939, and ISO14229) • 2nd CAN (Dual or Single Wire) • Ford SCP (J1850PWM) • GM Class2 (J1850VPW) • KWP2000 (ISO9141/14230) • Chrysler SCI (J2610) |
|||
